QO-100 Amsat-DL Upconverter V42

Daten für CNC Alugehäuse

Der Amsat-Upconverter Version-42 setzt ein Sendesignal vom 70cm oder 23cm Band nach 2,4 GHz um. Er enthält auch eine 7 Watt Endstufe. Daher ist es sinnvoll bzw. notwendig die Platine in ein Metallgehäuse einzubauen.

Wer eine Fräsmaschine besitzt oder jemanden kennt, der kann alternativ zu den üblichen Weißblechgehäusen ein professionelles Alu Gehäuse herstellen.

Die hierzu erforderlichen Daten findet man auf dieser Seite.

Zunächst ein paar Bilder, alle Bilder können durch anklicken vergrößert werden.

Fertiges Gerät, noch ohne aufgeschraubten Deckel:



das Gehäuse besteht aus dem Grundgehäuse und dem Deckel.

Üblicherweise werden SMA-Buchsen auf die Platine aufgeschoben und verlötet. Hier gehen wir einen anderen Weg. Die drei SMA-Flansch-Stecker sind so positioniert, dass der Mittelstift genau auf der Platine aufliegt. Man nimmt handelsübliche SMA Buchsen mit 4mm langem Teflon-Hals um den Mittelstift. Der Bohrungsdurchmesser ergibt zusammen mit der Buchse eine ideal 50 Ohm Anpassung.

+12V wird direkt zur Sub-D Buchse verdrahtet. Die Steuerleitungen werden mit einem 6pol Anpressstecker abgenommen und ebenfalls zur Sub-D Buchse geführt.

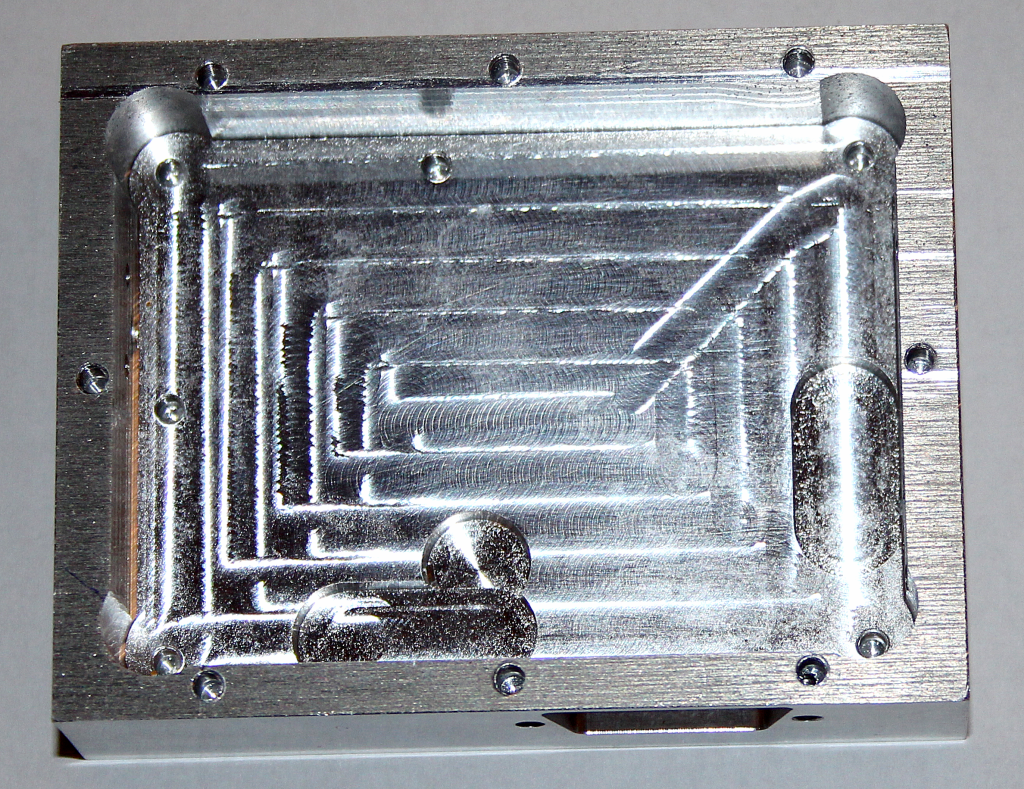

Grundgehäuse:



gefräst in einen 20mm dicken Alublock. Das ist die Grundform. Für die Stecker wird das Gehäuse noch an 3 Seiten bearbeitet:

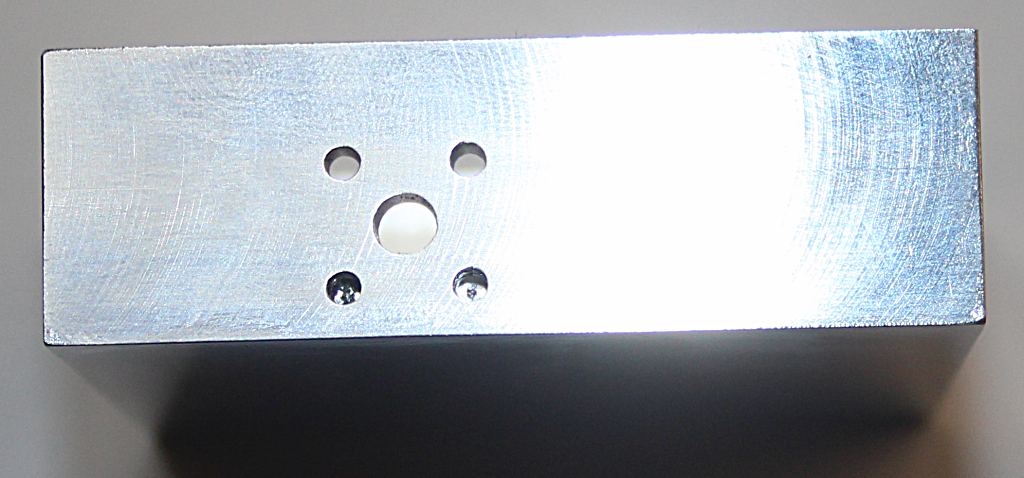

Seite-A:



Bohrungen für SMA-Flanschstecker: 2,4 GHz Ausgang

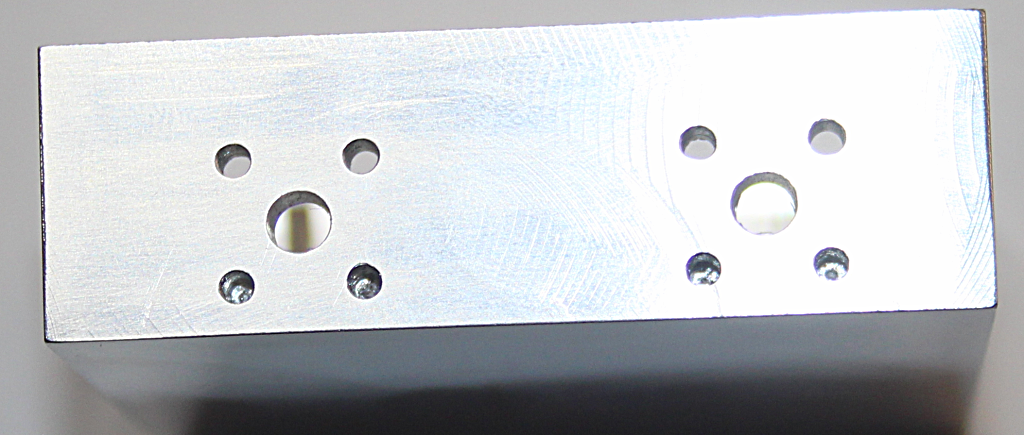

Seite-B:



Bohrungen für zwei SMA-Flanschstecker: 70/23cm Eingang und optionale 10/40 MHz Referenz.

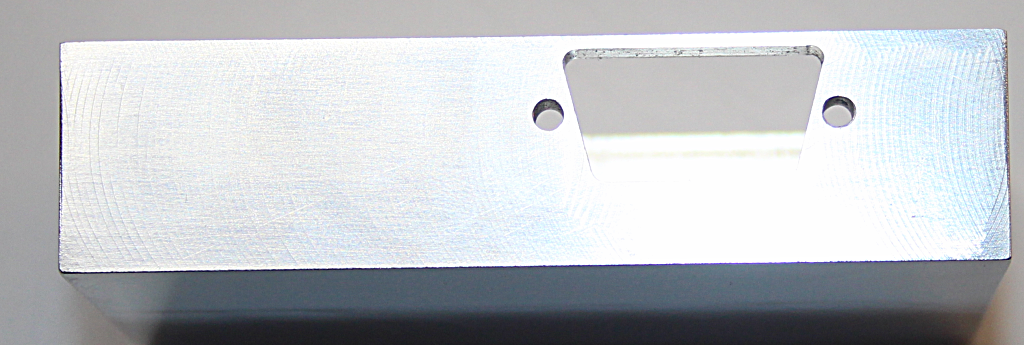

Seite-C:



Ausschnitt für eine 9pol Sub-D Buchse für Stromversorgung, PTT und eine serielle Diagnoseschnittstelle.

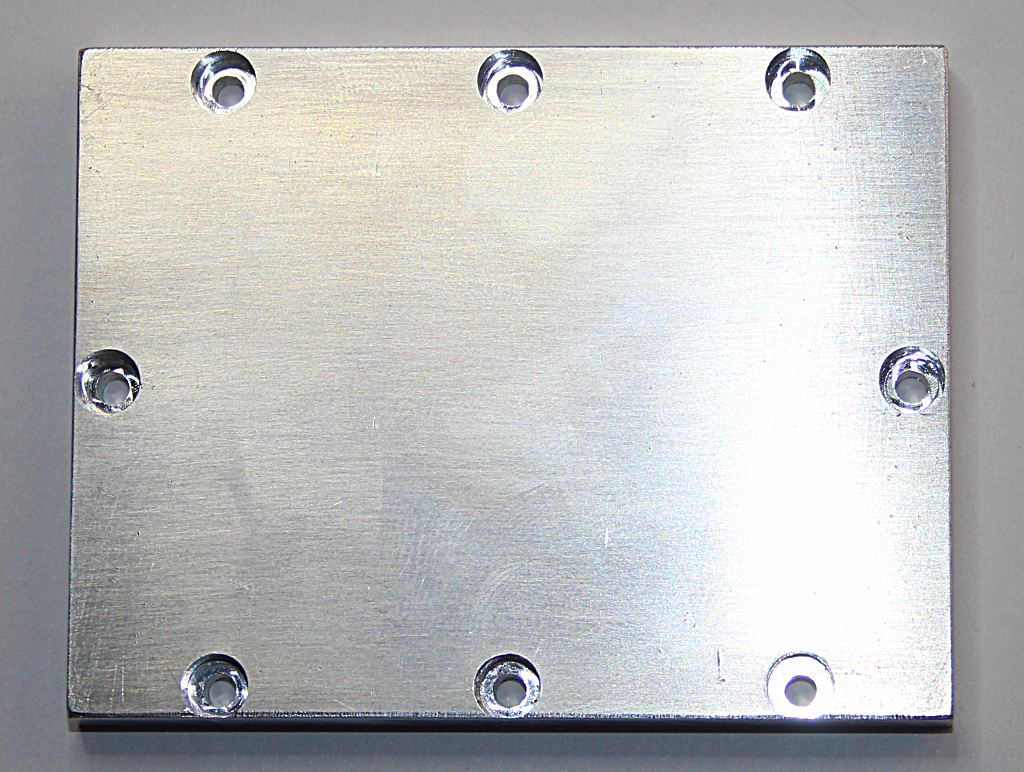

Deckel:



Der Deckel macht alles HF dicht.

Jetzt folgen die fertigen DXF Dateien. Diese sind zu prüfen und ggf. Anpassungen an das verwendete CAM bzw. die Maschine zu machen. Jeder Datei enthält eine Legende mit einer genauen Beschreibung der einzelnen Zeichnungselemente.

Wer ein CAM Programm benutzt das Layer verarbeiten kann (z.B. Sheet-CAM, oder andere) hat es leicht, die DXF Dateien können in dem Fall praktisch unverändert übermommen werden.

Grundgehäuse

Seite-A

Seite-B

Seite-C

Deckel
