Verdrahtung des
WiFi-Interface mit APRS für
WS23xx Wetterstationen

Anschluss ST3:

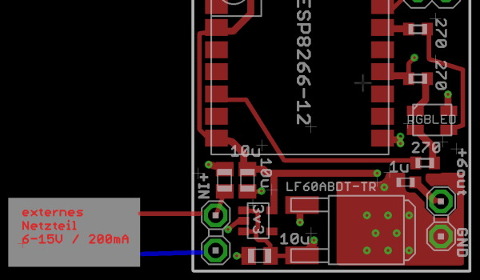

Eingang der Versorgungsspannung.

Versorgung der Platine, die Wetterstation läuft mit der eingebauten Batterie oder ihrem eigenen Netzteil.



Will man für die Wetterstation und diese Platine eine einzige Stromversorgung nehmen, so muss man vor die Wetterstation einen potentialfreien DC/DC Wandler schalten (gibt es günstig bei den Elektronikversendern). Das ist notwendig, da die WS23xx eine potentialfreie Stromversorgung braucht.



Anschluss ST2:

das ist die serielle Schnittstelle mit folgender Belegung:

Signal Pin auf Platine Pin am 9pol Stecker der WS32xx Pin am 9pol Stecker PC
neg. Hilfsspannung (RTS) 1 4 ---
RxD (Eingang der Platine) 2 2 3
pos. Hilfsspannung (DTR) 3 7 ---
TxD (Ausgang der Platine) 4 3 2
GND 5 --- 5

man benötigt zwei Anschlusskabel:

1. Kabel zur Wetterstation

baut man die Platine direkt in die Wetterstation ein, so kann man den Anschluss auch direkt verdrahten indem man die 4 Leitungen einlötet. Dieses Kabel wird nur benötigt wenn man das originale 4-Pol auf SubD-9 Kabel der Wetterstation benutzen möchte. Es werden 4 Leitungen angeschlossen, GND bleibt unbenutzt.

2. Kabel zum PC

Dieses Kabel wird nur benötigt um Firmware in die Platine zu flashen. For den normalen Betrieb braucht man weder dieses Kabel noch einen PC.



Anschluss ST1:

auf diese 2-pol Stiftleiste kann ein Jumper gesteckt werden:

1) kein Jumper .. Normalbetrieb

2) Jumper aufstecken und DANN den Resetknopf drücken ... die Platine geht in den Boot-Modus und erwartet von einem PC eine neue Firmware

3) nach einem Reset blinkt die LED für 5 Sekunden. Steckt man in dieser Zeit den Jumper auf, so aktiviert das den internen WLAN AP (SSID: W23SETUP). Mit einem PC oder Smartphone verbindet man sich mit diesem AP und geht per Browser auf die IP: 192.168.4.1 . Dort kann man die Setupeinstellungen vornehmen (siehe Beschreibung auf eigener Seite).
