KW-1000 Hochleistungsnetzteil:

Zusammen mit dem Neuaufbau meiner Funkstation sollten sämtliche eigenen Störquellen beseitigt werden:
Das betrifft vor allem alle Schaltnetzteile.

In einer empfindlichen, leistungsfähigen Funkstation haben Schaltnetzteile nichts verloren, und zwar im ganzen Haus nicht. Man glaubt kaum, welchen HF-Müll diese kleinen Steckernetzteile von z.B. einem DSL Modem erzeugen. Auch das in meinem FT-736 eingebaute Netzteil ist eine gewaltige Störschleuder.

Daher wurde hier ein Bauprojekt begonnen und im Juni 2008 abgeschlossen, um ein absolut störfreies Netzgerät zu bauen welches bei 13,8 Volt bis zu 110 Ampere liefern kann.

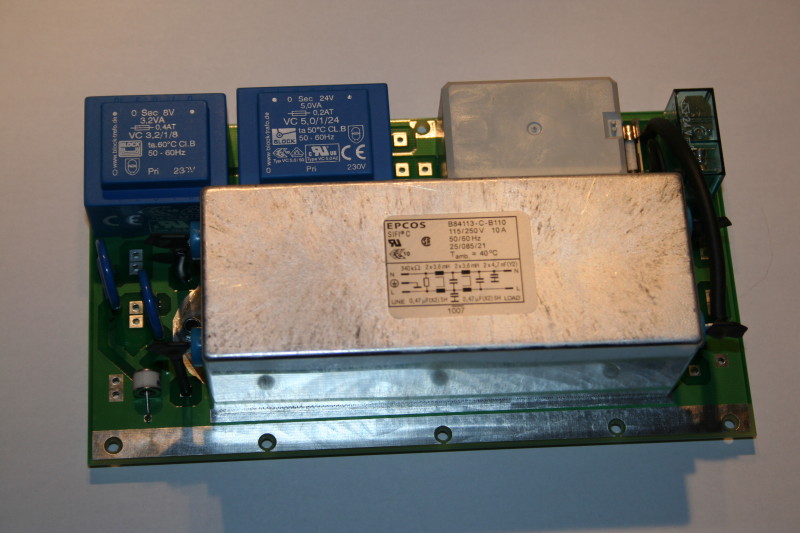

img_4515.jpg (105370 Byte) die 240 Volt Platine. Mit Blitzschutz, hochwertigem HF-Filter, Einschalt-Strombegrenzung und Sicherheitsrelais sowie kleinen Minitrafos für die Hilfsspannungen.

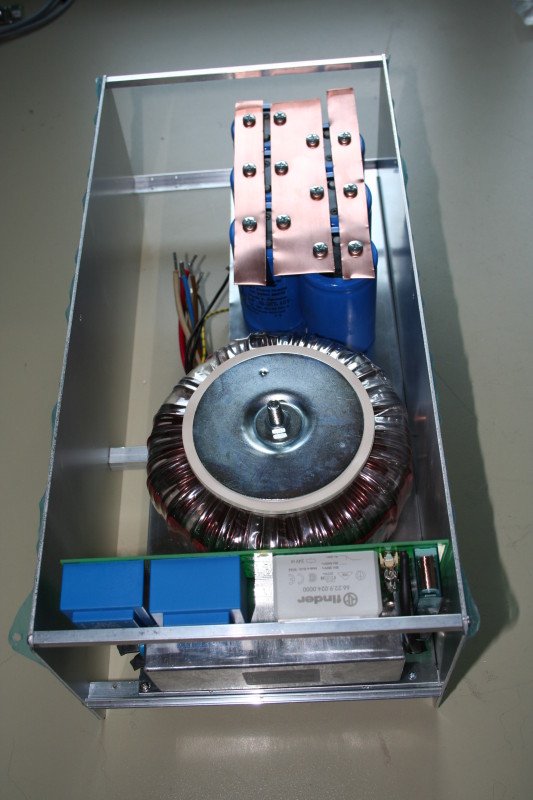

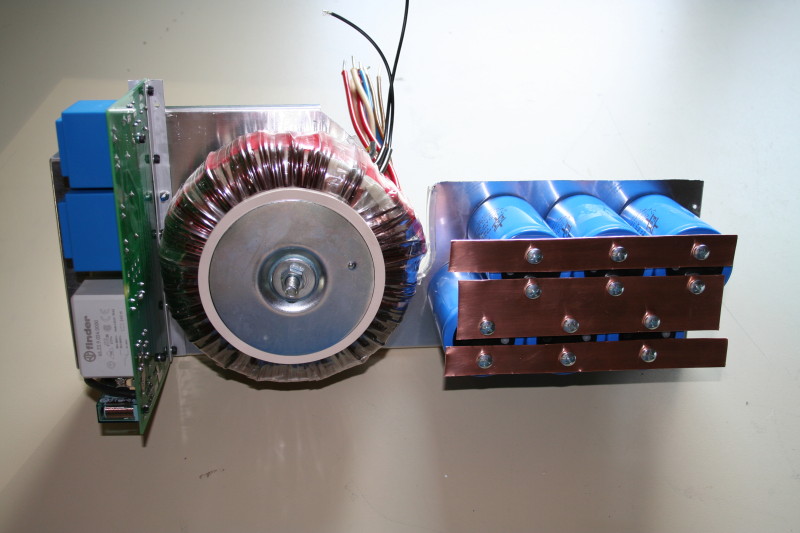

img_4520.jpg (95357 Byte) Das montierte Grund-Chassis mit 240V Platine, 1KW-Leistungstrafo und Siebkondensatoren (6x 47000 uF). Die Elkos sind mit Kupferblechen verbunden. Für die geplante Stromabgabe bis über 100 A, muss alles optimal niederohmig ausgeführt sein.

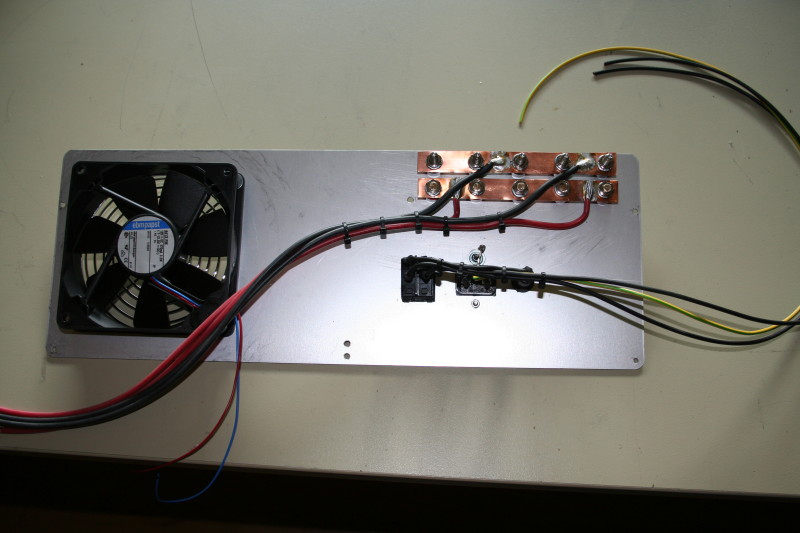

img_4528.jpg (88425 Byte) die vorbereitete Rückwand. Auch die fünf Bananenbuchsen sind mit Kupferblechen verbunden. Ein großer Lüfter wird später direkt den Kühlkörper anblasen, falls er zu heiß wird.

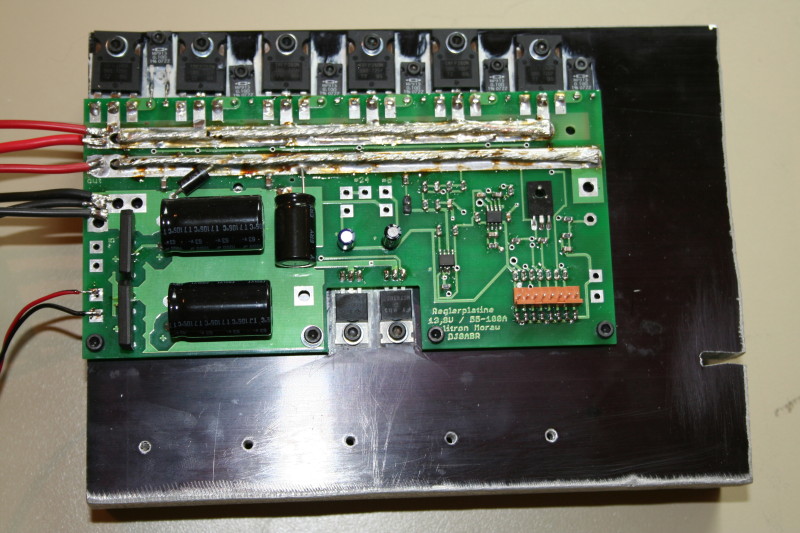

img_4531.jpg (143995 Byte) Hier die Reglerplatine, montiert auf einem großen Kühlkörper. Die hoch belasteten Leiterbahnen wurden mit dicken Litzen verstärkt. Die sechs MOSFETs vertragen über 500 Ampere, was eine sehr lange Lebensdauer erwarten lässt. Die Platine enthält auch die wichtigen Sicherheitsmassnahmen: Überspannungsschutz mit Leistungsthyristor und Kurzschlussschutz.

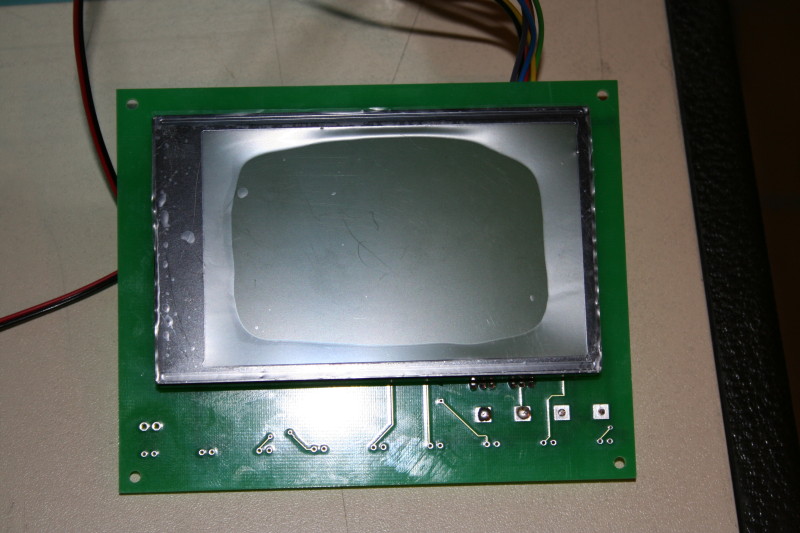

img_4536.jpg (109031 Byte) Hier die Steuerungsplatine mit dem großen Display. Dieses ist zwar purer Luxus, macht das Gerät aber schön und übersichtlich.

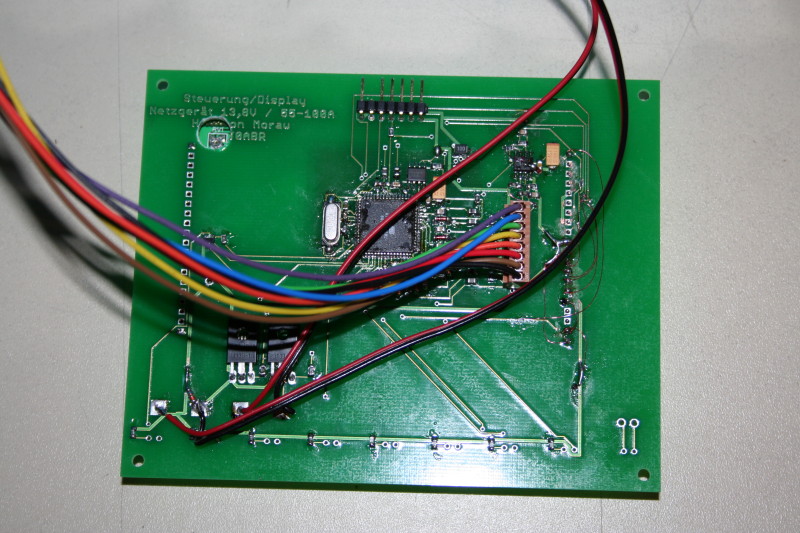

img_4538.jpg (158482 Byte) auf der Rückseite tickt ein leistungsfähiger Prozessor, der auch grafische Ausgaben ermöglicht. Das Netzgerät würde natürlich auch ohne diese Spielerei funktionieren, aber man lebt ja nur einmal.

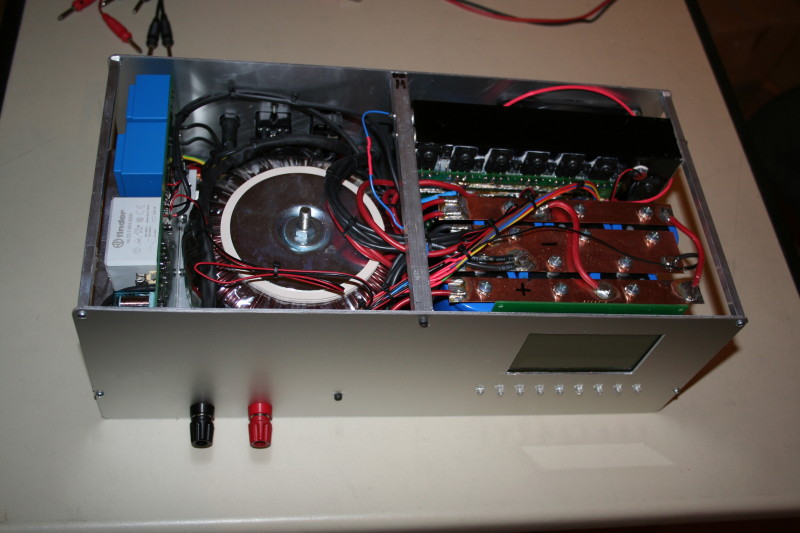

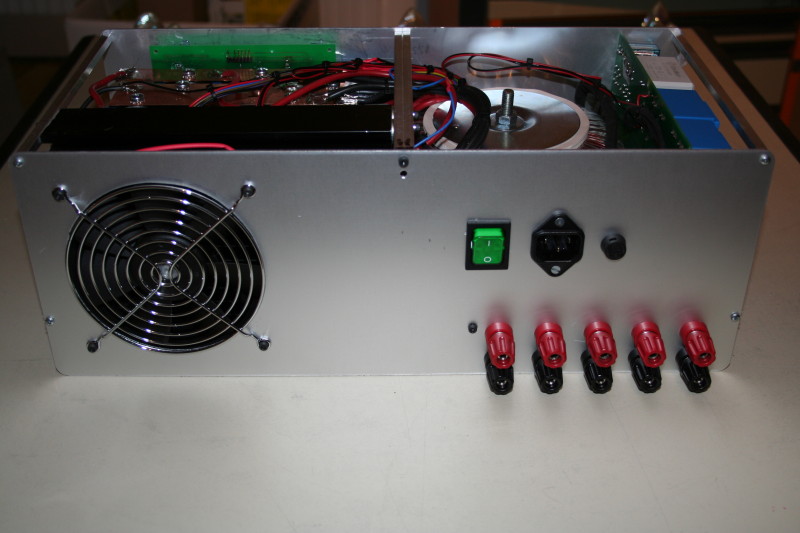

img_4570.jpg (93646 Byte) und die Rückseite, wo alle Funkgeräte eingesteckt werden.

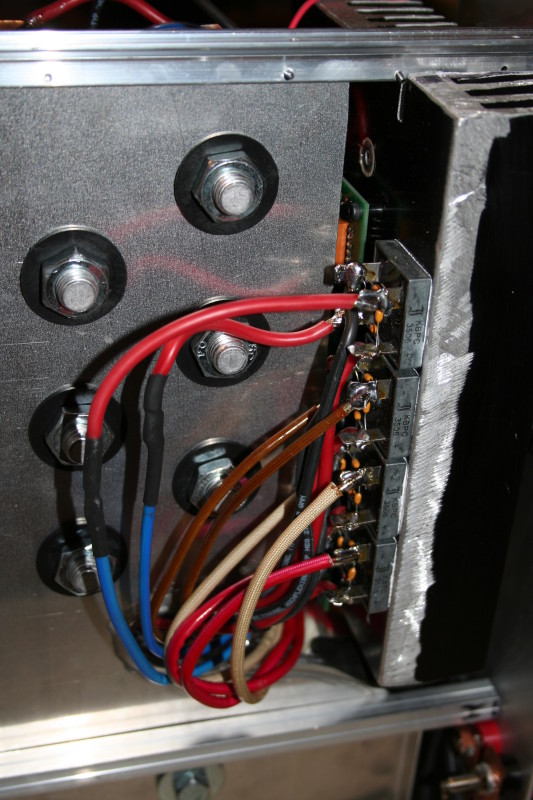

img_4575.jpg (139908 Byte) von unten sieht man die vier Leistungsgleichrichter, welche 140 A verkraften.

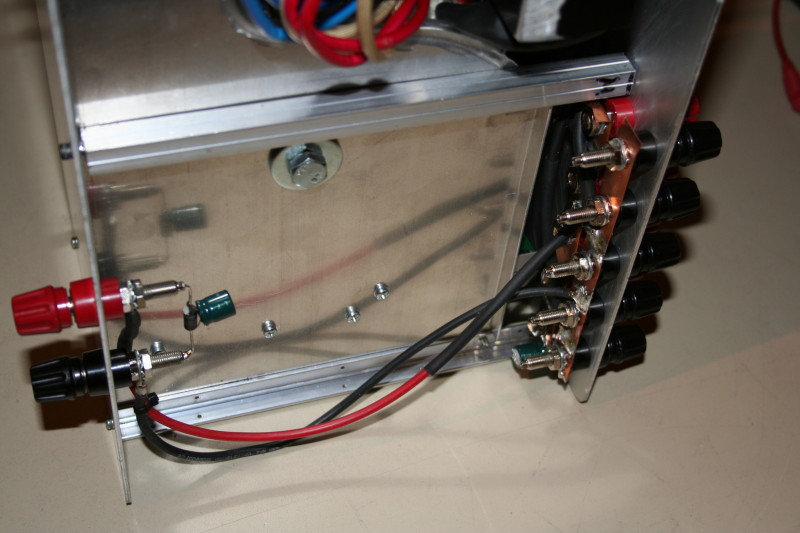

img_4576.jpg (101839 Byte) und die Verdrahtung der Anschlussbuchsen. Hier sind zusätzlich noch Supressordioden montiert. Doppelt hält besser.

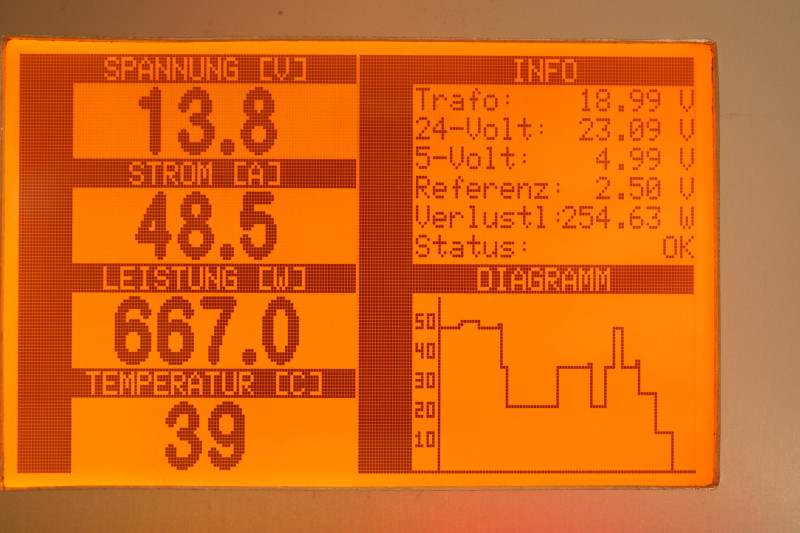

img_4582.jpg (129019 Byte) Hier die Anzeige des Displays bei Belastung des Netzteils mit 11 Halogenlampen.
