Modifikationen an der Lima SDR RX-Platine:
Hier folgt eine Liste von Änderungen, die wir an der RX-Platine vorgenommen haben um sie zum Ausbau für einen vollwertigen SDR Transceiver auf Basis der U02 Zusatzplatinen vorzubereiten:
1. Spannungsversorgung
Maßnahmen um die teilweise auftretende Selbstzerstörung der LM317 Spannunsgregler zu beheben:
* Austauschen des LM317 der Heizung (IC1) gegen einen LT1086.
* Austauschen des LM317 der 3,3V Versorung gegen einen LT1086CT3,3
* Widerstand R2 entfernen
* Widerstand R4 entfernen und durch Drahtbrücke ersetzenMaßnahmen um die Schwingneigung des Stromversorgung zu beheben:
* Drossel L1 entfernen und durch Drahtbrücke ersetzen
* einen Elko 10uF/16V parallel zu dem 100nF Kondensator C4 schalten
* einen Tantal 22uF/16V parallel zu dem 100nF Kondensator C5 schalten
* einen Tantal 22uF/16V parallel zu den Widerständen R5 bzw R6 schalten
2. Stecker
die 3,5mm Klinkenstecker haben eine schlechte Kontaktgabe. Wenn es Probleme gibt, dann diese Stecker prüfen, am besten ist es diese zu entfernen und Kabel direkt einzulöten.
3. RX-Mischereingang
Wenn man den U02-SDR-Preselector benutzen will, so wird der Lima-RX Preselector sowie der Lima-RX-Vorverstärker nicht mehr benutzt. Stattdessen wird der U02-SDR-Preselector wie folgt angeschlossen:
* Relais K2 entfernen
* den nun freien Pin P2 wo Relais K2 war (im Schaltbild ist diese Leitung mit "HF in IQ" bezeichnet) mit einem dünnen Koaxkabel (zB RG316 o.ä.) herausführen und für den Anschluss des U02-SDR-Preselectors (Anschluss "zum RX-Mischer") verwenden. Schirm des Kabel natürlich mit Masse verbinden.
4. PTT Anschluss
Im Schaltbild als "PTT out" bezeichnet. Mit einem einfachen Stück Kabel herausführen. Diese Leitung kann an der 11-pol Stiftleiste abgegriffen werden. Sie wird für den Preselector und die Endstufen benötigt, sowie für die TX-Platine falls diese abgesetzt montiert wird.
5. Bandumschaltung
Zur automatischen Bandumschaltung des U02-SDR-TX-Tiefpassfilters und des U02-SDR-Preselectors werden die Bandsteuerleitungen wie folgt abgegriffen:
Am IC13 (74HC138) werden folgende Pins abgegriffen und herausgeführt:
Pin 13 ... 160m
Pin 12 ... 80m
Pin 11 ... 40m
Pin 10 ... 30+20m
Pin 9 ...... 17+15m
Pin 7 ...... 12+10mfür die Mittel- und Langwellenfreunde gibt es noch eine zusätzliche Beschaltung, die separat besprochen wird da das nicht für jeden interessant ist.
6. optional: Bandumschaltung für Mittel- und Langwelle
es werden 5 Dioden 1N4148 benötigt.
Beschaltung für den U02-SDR-TX-Tiefpass:
Am IC13 (74HC138) werden folgende Pins mit Dioden beschaltet:Pin 15 auf eine 1N4148 Diode (Kathode - Strich)
Pin 14 auf eine 1N4148 Diode (Kathode - Strich)
Pin 13 auf eine 1N4148 Diode (Kathode - Strich)von diesen 3 Dioden die Anodenanschlüsse alle miteinander verbinden und diese Leitung herausführen. Sie wird mit dem 160m Bandanschluss der U02-SDR-TX-Tiefpassplatine verbunden.
Beschaltung für den U02-SDR-Preselector:
Pin 15 auf eine 1N4148 Diode (Kathode - Strich)
Pin 14 auf eine 1N4148 Diode (Kathode - Strich)
von diesen 2 Dioden die Anodenanschlüsse alle miteinander verbinden und diese Leitung herausführen. Sie wird mit dem <1MHz Bandanschluss der U02-SDR-Preselectorplatine verbunden.
7. optional: Trennung der Lima-RX und der Lima-TX Platine
diese Trennung hat den Vorteil, dass man viel besser an die Platinen herankommt und sie sauber in eigene Weißblechgehäuse einbauen kann.
Die Trennung ist sehr einfach, da auf der 11-poligen Übergabestiftleiste nur wenige Pins tatsächlich benutzt werden.
In dem Fall muss man folgende Leitungen aus der RX-Platine abnehmen und herausführen:
* Takt für den TX-Mischer. Im Schaltbild bezeichnet als "TX CLK". Am besten an der 11-pol Übergabestiftleiste mit einem Koaxkabel abnehmen und den Schirm des Koaxkabels gleich daneben mit Masse verbinden.
* PTT Leitung: wurde oben bereits beschrieben
die anderen Anschlüsse der 11-pol Übergabestiftleiste werden nicht benötigt. Die Stiftleiste kann man dann auslöten oder abzwicken.
8. Sonstiges
Natürlich müssen alle Platinen mit +12V (bis max. 15V) und Masse verbunden werden. Die Masseverbindung ergibt sich meist automatisch durch die Schirmung der Koaxkabel, was völlig ausreicht.

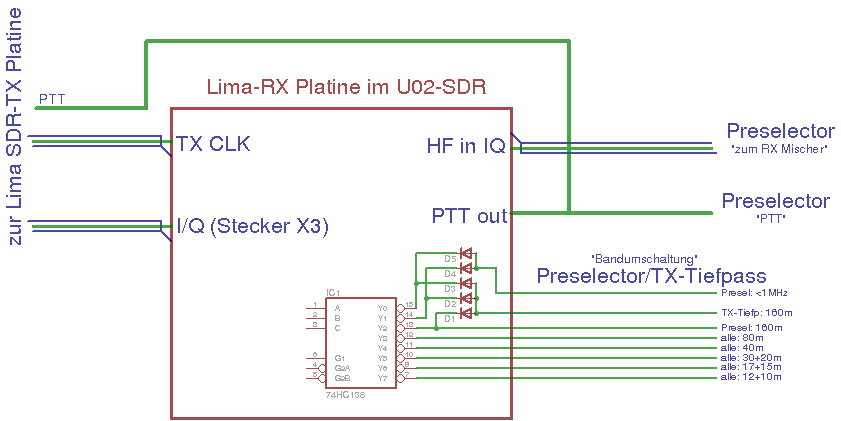

und das ganze hier noch als Übersichtsbild:
