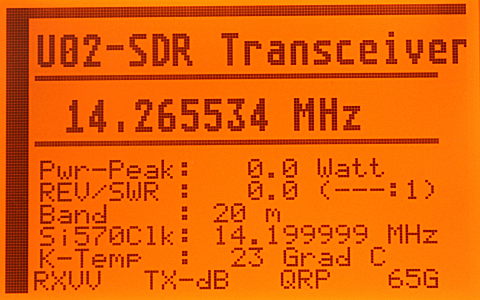

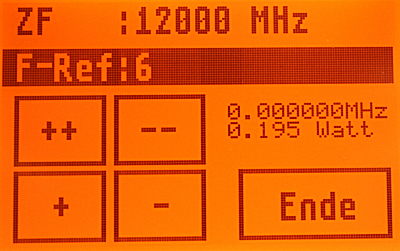

In der Mitte rechts wird die aktuelle Leistungsmessung
angezeigt, dieses hilft beim Abgleich der SWR Messbrücke. Details sind in der
Bauanleitung der Leistungs/SWR Messbrücke beschrieben.
Der u-Controller ist auf der Platine bereits vorbestückt und
programmiert (wenn gewünscht).

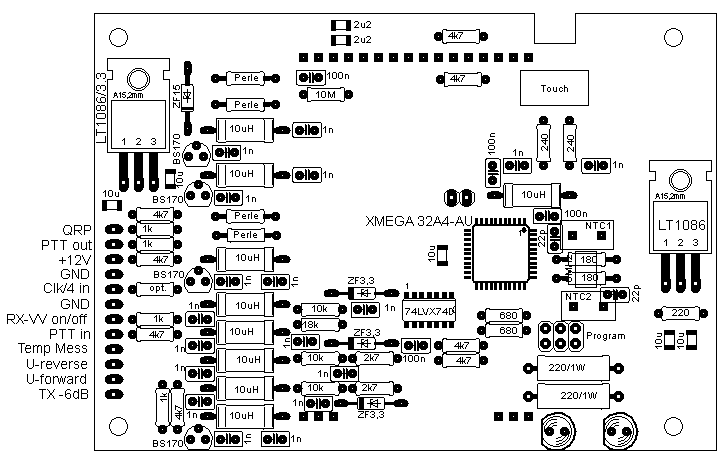

Zunächst bestückt man alle Bauteile außer der beiden 180
Ohm Widerständer und der NTCs welche sich über und neben dem Quarz befinden.
Die vier Ferritperlen müssen isoliert sein, da das Material
leitend ist, z.B. einen Klebestreifen herumwickeln, oder die Perlen höher
stehen anlöten und dann mit Klebstoff sichern.
Die LT1086 müssen isoliert montiert werden, also mit
Glimmerplättchen und Abstandshalter für die M3 Schraube ! Sie werden dann
gut mit der Platine verschraubt, da diese auch als Kühlung dient, eine
zusätzliche Kühlung ist nicht erforderlich. Keinesfalls darf die Lasche der
1086er mit der darunter liegenden Platine Kontakt haben ! Bitte beachtet auch,
dass es zwei verschiedene LT1086 sind, ein LT1086 und ein LT1086-3,3. Diese
dürfen nicht verwechselt werden !
Sobald der Quarz eingelötet ist, bestückt man die 180 Ohm
Widerstände. Diese befinden sich über dem Quarz und haben guten Kontakt zu
diesem, man kann auf den Quarz auch etwas Wärmeleitpaste streichen und die
Widerstände dann hineindrücken. Jetzt kann man auch die beiden NTCs
bestücken, welche über die 180 Ohm Widerstände gebogen werden und
thermischen Kontakt zu diesen haben müssen. Wenn die Platine später
funktioniert, so kann man die ganze Einheit Quarz-180Ohm-NTC mit einem Tropfen
Uhu-Plus versiegeln wodurch ein idealer thermischer Kontakt entsteht was für
die Frequenzkonstanz wichtig ist.

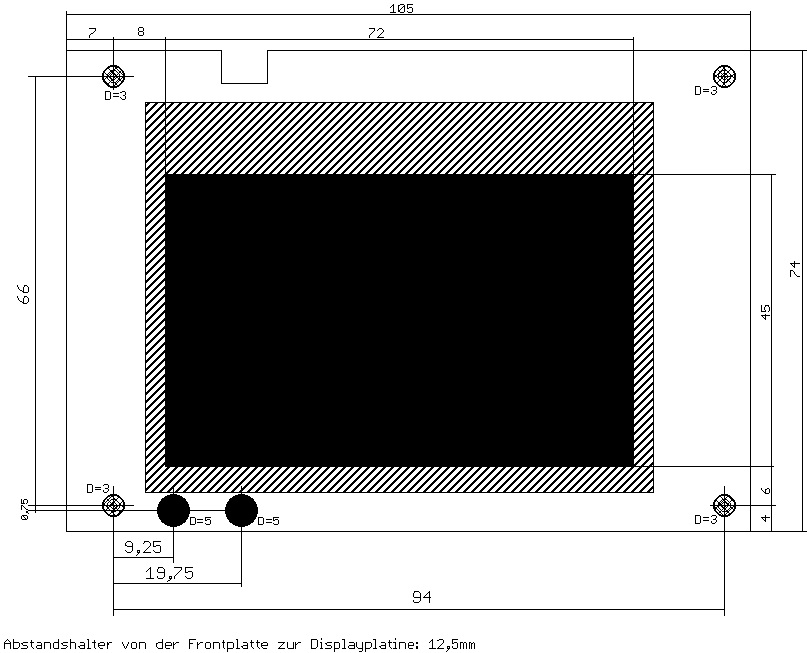

Auf der anderen Platinenseite (Vorderseite) wird das Display
und die beiden LEDs montiert. dazu lötet man Sockelleisten in die Platine.
Das Display baut man mit Beleuchtung und Touch-Panel zusammen, so wie es in
der Anleitung des Displays beschrieben ist (Schutzfolien abziehen nicht
vergessen !).
Bevor man das Display einsteckt, schließt man die Platine an
ein Netzteil an und misst die Stromversorgung. Am Ausgang des LT1086-3.3 muss
eine Spannung von 3,3 Volt anliegen, am LT1086 ungefähr zwischen 4 und 10
Volt (je nach Temperatur). Bei dieser Inbetriebnahme ist es ratsam ein
geregeltes Netzteil zu benutzen und die Spannung von 0V an ganz langsam
hochzufahren. So bemerkt man Fehler bevor diese Schäden anrichten können.
Stimmt die Spannung, so steckt man das Display in die
Sockelleiste. Das Flachkabel des Touch-Panels führt man durch den Ausschnitt
der Platine auf die Rückseite und steckt es in den Stecker. Dann schaltet man

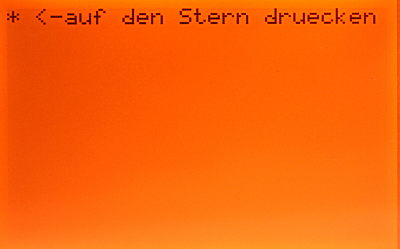

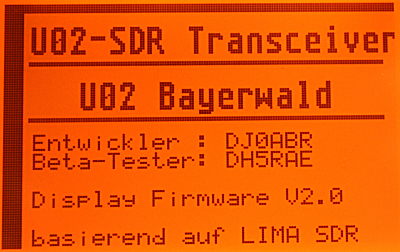

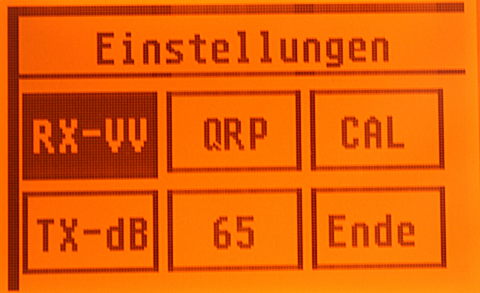

wieder ein. Am Display sollten jetzt die Bilder wie oben beschrieben
dargestellt werden.

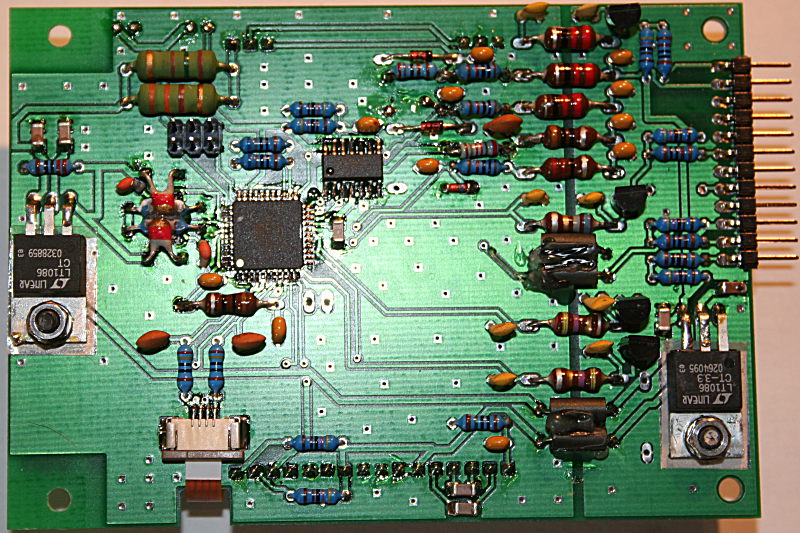

Hier ein Bild der Rückseite des Displays. Bei diesem Bild
handelt es sich um die endgültige freigegebene Platine:
links befindet sich der LT1086 für die Quarzheizung. Knapp
rechts daneben der Quarz mit den darüberliegenden Widerständen und obenauf
die beiden NTCs. Das ganz ist gut mit Wärmeleitpaste versehen, alle Beuteile
berühren sich satt und zuletzt wurde alles mit einem dicker Tropfen Uhu-Plus
versiegelt.
Unten sieht man den Stecker für das Flachkabel des Touch
Panels. Um das Kabel einzustecken, zieht man erst das dunkelbraune
Vorderstück des Steckers ein oder zwei Millimeter heraus. Jetzt steckt man
das Flachkabel bis zum Anschlag ein und drückt das dunkelbraune Plastikteil
wieder hinein. Das Flachkabel sitzt jetzt fest.
Auf der rechten Seite befindet sich die Stromversorgung mit
dem LT1086 3.3 sowie einigen Transistoren zur Steuerung des U02-SDRs. Gut zu

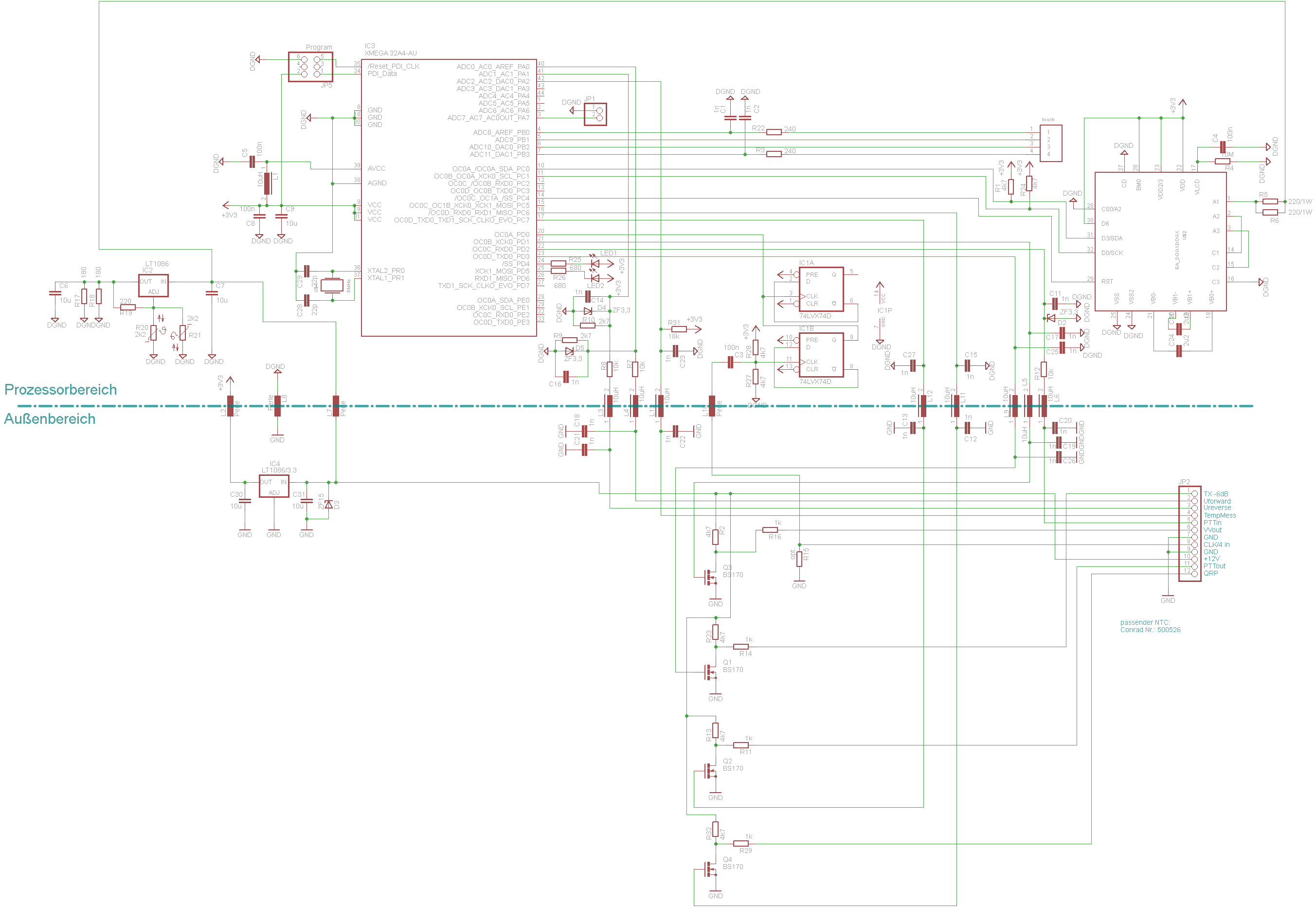

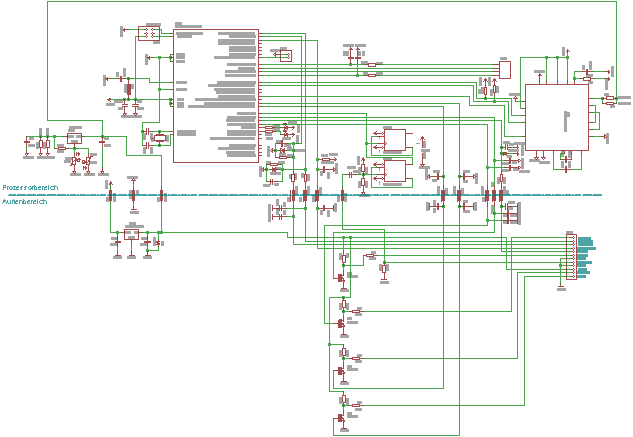

erkennen ist die Trennung der Platine in Außenbereich (rechte Massefläche)
und Prozessorbereich (linke große Massefläche). Diese beiden Bereiche sind
nur über Drosseln miteinander verbunden. So können HF Störungen des
Prozessors nicht in den SDR Empfänger einstrahlen. Diese Maßnahme
funktioniert so gut, dass tatsächlich keinerlei Störungen auftreten.
Ganz rechts befindet sich der Stecker für die Verbindung zu
den anderen Baugruppen des U02-SDR.
