Stückliste:
4 Stk. Durchmesser 2mm CuL, Länge je 0,3m.
1 Stk. 22 pF 3kV SMD 1812 Kondensator
2 Stk. 15 pF 3kV SMD 1812 Kondensator
15 Stk. 10 pF 3kV SMD 1812 Kondensator
Hinweis: Die Dehnung kleiner Spulen aus 2mm Draht benötigt viel Kraft. Achte auf deine Fingernägel ! Benutze besser nicht metallische Werkzeuge.
L6 und L19, Luftspulen:
Der
Innendurchmesser dieser Spule beträgt 13 mm, der tatsächliche Durchmesser 15
mm und der äußere Durchmesser 17 mm.
Wickle 5
Windungen und strecke
die Spule auf eine Länge von 15 mm. Die resultierende
Luftspule hat eine Induktivität von 0,21 uH. Überprüfe
das mit einem
LC-Meter, die Toleranz beträgt 0,2 bis 0,22 uH. Falls
erforderlich, dehne oder stauche
die Windungen .
L24 und L25, Luftspulen:
Der
Innendurchmesser dieser Spule beträgt 11,5 mm, der tatsächliche Durchmesser
13,5 mm und der äußere Durchmesser 15,5 mm.
Wickle 3
Windungen und
strecke
die Spule auf eine Länge von 10 mm. Die resultierende Luftspule
hat eine Induktivität von 0,1uH. Überprüfe
das mit
einem LC-Meter, die Toleranz beträgt 0,09 bis 0,11 uH. Normalerweise
müssen Sie diese Spule strecken oder komprimieren, da es fast unmöglich ist,
beim ersten Versuch die richtige Induktivität zu treffen.
22pF ... C26
15pF ... C68,84
10pF ... C81,82,62,63,66,85,22,23,24,25,29,30,58,59,83
Bei höheren Frequenzen wird es schwierig, Simulation und Realität in Einklang zu bringen. Daher werde ich die Simulation über 10 MHz nicht zeigen. Hier sind die tatsächlichen Messwerte unter Verwendung der obigen Werte:

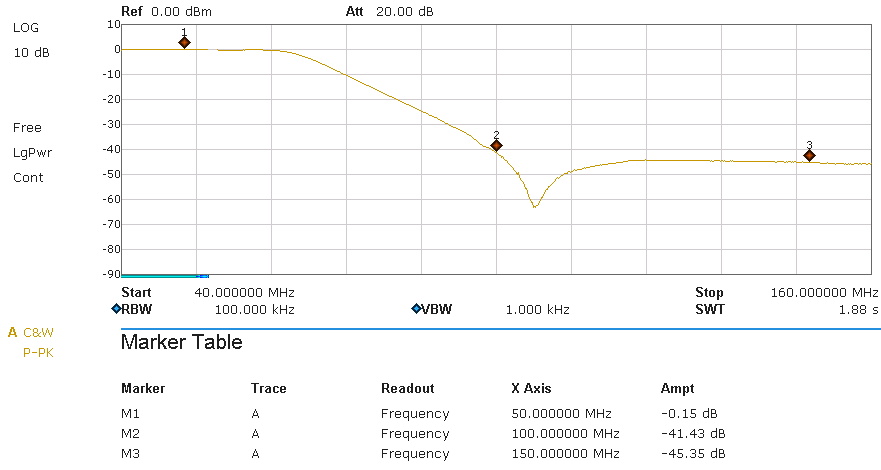

Die Durchlassdämpfung von -0,15 dB ist bei diesen Frequenzen ein guter Wert der zeigt dass Kupferdraht immer noch sehr gut funktioniert und wir keinen teuren Silberdraht benötigen. Beim Senden mit 1kW haben wir aufgrund der -0,15dB nur einen Verlust von 34 Watt.

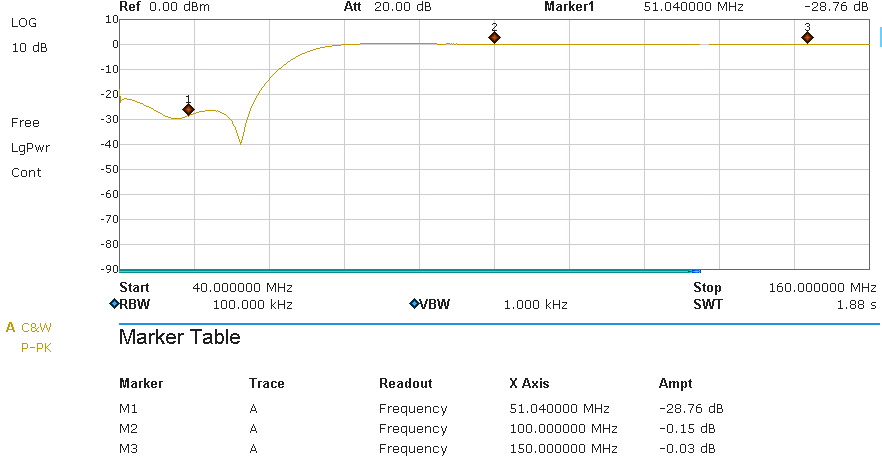

Und hier die Reflexionsdämpfung. -28 dB entspricht einem SWR von 1,08: 1. Beim Senden mit 1kW wird eine Leistung von 1,5 Watt zum Verstärker zurückreflektiert.
Ergebnisse:

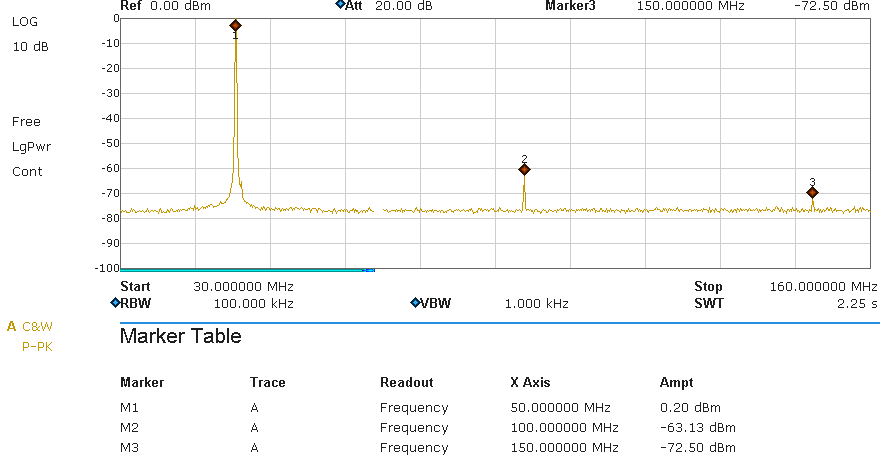

Dieses Bild zeigt das Spektrum an einer 50 Ohm Dummy-Load. Der Filter wurde an einem Helitron.de LDMOS-Verstärker mit 1 kW Ausgangsleistung betrieben. Ein HP-Abschwächer wurde verwendet, um den Ausgang auf ungefähr 0 dB einzustellen (der Wert an Marker M1 ist NICHT die Durchlassdämpfung, es ist nur der 0-Bezug für dieses Diagramm). Die Messwerte für die Oberwellen sind die Filterdämpfung. Das gesetzliche Limit beträgt -60dB (BNetzA 33/2007 und FCC 97.307). Diese Anforderung ist erfüllt.
