2kW Tiefpass Filter für KW Amps

17m + 15m Filter

Stückliste:

4 Stk. Durchmesser 2mm CuL, Länge je 0.5m.
6 Stk. 47 pF 3kV SMD 1812 Kondensator
9 Stk. 22 pF 3kV SMD 1812 Kondensator
2 Stk. 15 pF 3kV SMD 1812 Kondensator
2 Stk. 105 pF 3kV SMD 1812 Kondensator

L6 und L19, Luftspulen:

Der Innendurchmesser dieser Spule beträgt 17 mm, der tatsächliche Durchmesser 19 mm und der äußere Durchmesser 21 mm.

Wickle 7 Windungen und strecke die Spule auf eine Länge von 20 mm. Die resultierende Luftspule hat eine Induktivität von 0,62 uH. Überprüfe das mit einem LC-Meter, die Toleranz beträgt 0,6 bis 0,68 uH. Wenn nötig strecke oder komprimiere die Wicklungen, oder nehme 0,62uH.

L5 und L8, Luftspulen:

Der Innendurchmesser dieser Spule beträgt 17 mm, der tatsächliche Durchmesser 19 mm und der äußere Durchmesser 21 mm.

Wickle 5 Windungen und strecke die Spule auf eine Länge von 15 mm. Die resultierende Luftspule hat eine Induktivität von 0,32 uH. Überprüfe das mit einem LC-Meter, die Toleranz beträgt 0,3 bis 0,35 uH. Wenn nötig strecke oder komprimiere die Wicklungen, oder nehme 0,32uH.

47pF ... C92,93,89,88,98,99
22pF ... C95,94,90,4,5,6,101,100,96
15pF ... C86,87
10pF ... C91,97



Bei höheren Frequenzen wird es schwierig, Simulation und Realität zu vergleichen. Daher werde ich die Simulation über 10 MHz nicht zeigen. Hier sind die tatsächlichen Messwerte unter Verwendung der obigen Werte:

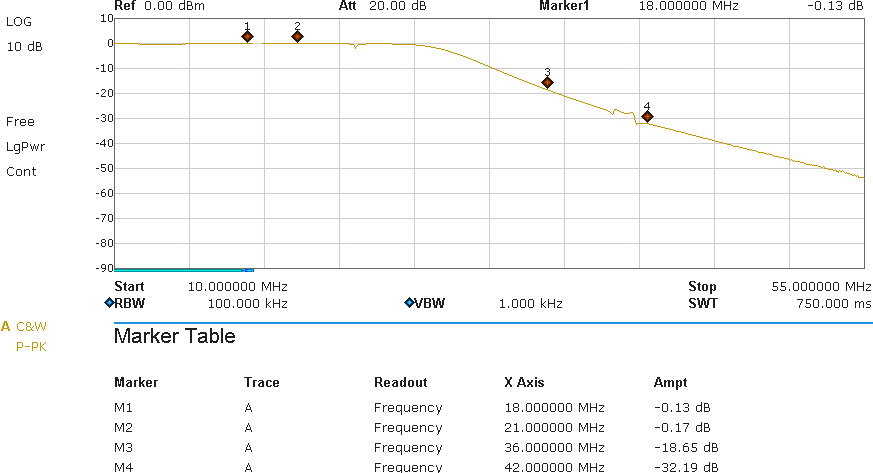

Die Durchlassdämpfung von -0,13 (-0,17) dB ist bei diesen Frequenzen ein guter Wert und zeigt, dass Kupferdraht immer noch in Ordnung ist anstelle des teuren Silberdrahts. Beim Senden mit 1kW haben wir nur einen Verlust von 30 (39) Watt.

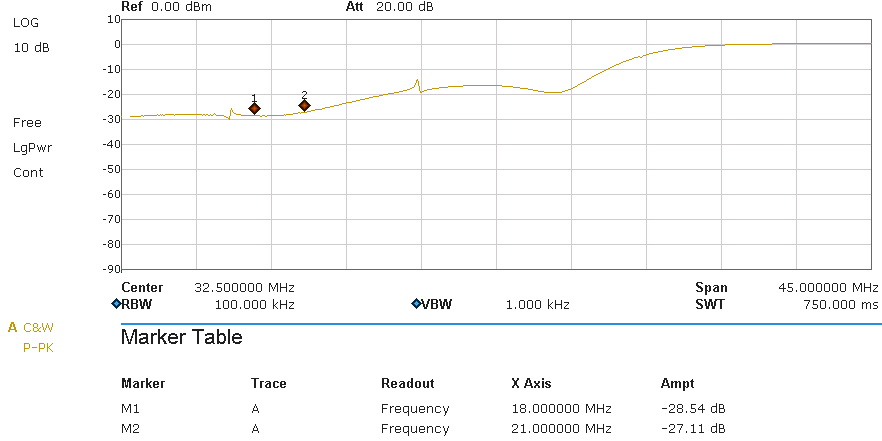

Reflexionsdämpfung: -27 dB entspricht einem SWR von 1,09: 1. Beim Senden mit 1kW wird eine Leistung von 2 Watt zum Verstärker zurückreflektiert. Diese 2 Watt sind bereits in obigen 30 Watt enthalten, sind daher nicht relevant und benötigen keine Abstimmung.





Ergebnisse:

Dieses Bild zeigt das Spektrum an einer 50 Ohm Dummy-Load. Der Filter wurde an einem Helitron.de LDMOS-Verstärker mit 1 kW Ausgangsleistung betrieben. Ein HP-Abschwächer wurde verwendet, um den Ausgang auf ungefähr 0 dB einzustellen (der Wert an Marker M1 ist NICHT die Durchlassdämpfung, es ist nur der 0-Bezug für dieses Diagramm). Die Messwerte für die Oberwellen sind die Filterdämpfung. Das gesetzliche Limit beträgt -40dB (BNetzA 33/2007) und in USA -43dB (FCC 97.307). Diese Anforderung ist erfüllt.

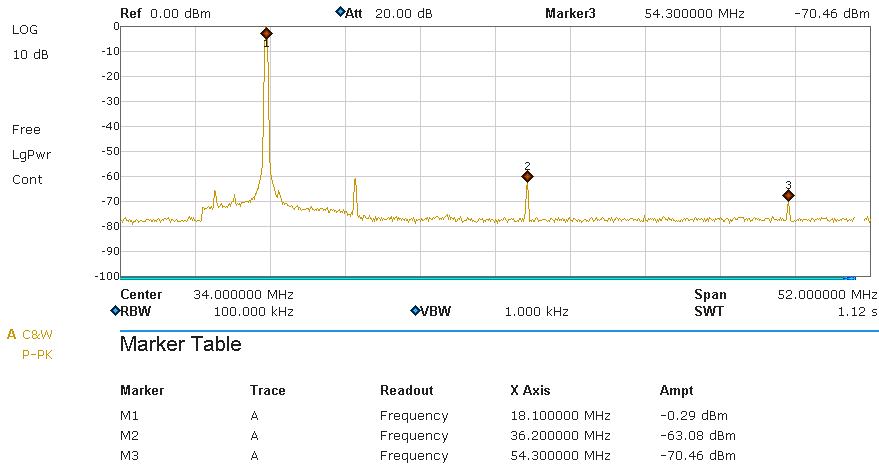

17m:

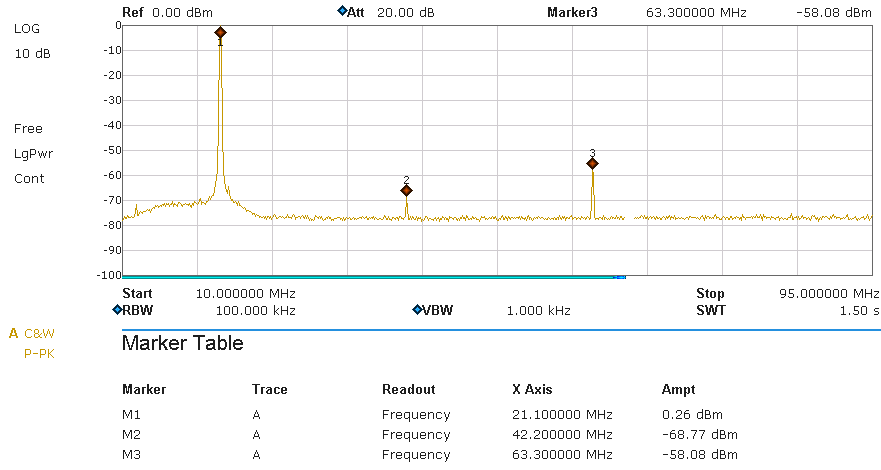

15m:
