2kW Tiefpass Filter für KW Amps

12m + 10m Filter

Stückliste:

4 Stk. Durchmesser 2mm CuL, Länge je 0,5m.
13 Stk. 22 pF 3kV SMD 1812 Kondensator
2 Stk. 15 pF 3kV SMD 1812 Kondensator
4 Stk. 10 pF 3kV SMD 1812 Kondensator

L2 und L3, Luftspulen:

Der Innendurchmesser dieser Spule beträgt 19 mm, der tatsächliche Durchmesser 21 mm und der äußere Durchmesser 23 mm.

Wickle 5 Windungen und strecke die Spule auf eine Länge von 20 mm. Die resultierende Luftspule hat eine Induktivität von 0,35 uH. Überprüfe das mit einem LC-Meter, die Toleranz beträgt 0,3 bis 0,4 uH. Wenn nötig strecke oder komprimiere die Wicklungen.

L1 und L11, Luftspulen:

Der Innendurchmesser dieser Spule beträgt 10 mm, der tatsächliche Durchmesser 12 mm und der äußere Durchmesser 14 mm.

Wickle 5 Windungen und strecke die Spule auf eine Länge von 15 mm. Die resultierende Luftspule hat eine Induktivität von 0,15 uH. Überprüfe mit einem LC-Meter, die Toleranz beträgt 0,14 bis 0,16 uH. Da diese Spule klein ist und nur wenige Windungen hat ist es normalerweise erforderlich die Wicklungen zu strecken oder zu stauchen um die richtige Induktivität zu erhalten. Achte auf den richtigen Abstand der Anschlüsse von 15mm.
Der tatsächliche Wert dieser
Spulen beträgt nicht 0,12uH, sondern 0,16uH. Aber wir brauchen eine Spule mit 0,12uH, da der Rest von 0,04uH von den Leiterbahnen und dem Relais kommt.

22pF ... C74,73,69,70,61,60,1,2,3,75,76,77,78
15pF ... C71,79
10pF ... C72,27,28,80



Bei höheren Frequenzen wird es schwierig, Simulation und Realität zu vergleichen. Daher werde ich die Simulation über 10 MHz nicht zeigen. Hier sind die tatsächlichen Messwerte unter Verwendung der obigen Werte:

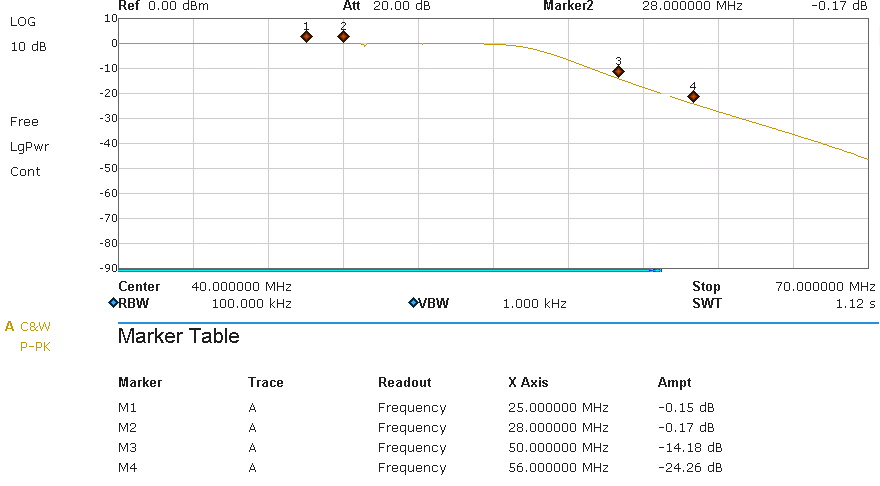

Die Durchlassdämpfung von -0,15 dB ist bei diesen Frequenzen ein guter Wert und zeigt, dass wir problemlos Kupferdraht anstelle des teuren Silberdrahts verwenden können. Beim Senden mit 1kW haben wir aufgrund der -0,15dB nur einen Verlust von 34 Watt.

Es gibt einen winzigen Dip rechts von Marker-2 (bei 30 MHz). Dies ist eine Resonanz des 17 / 15m-Filters, welches während dieser Messung ausgeschaltet war. Der 17 / 15m-Filter wurde so dimensioniert, dass dieser kleinen Abfall über 30 MHz liegt wo er nicht mehr stört.

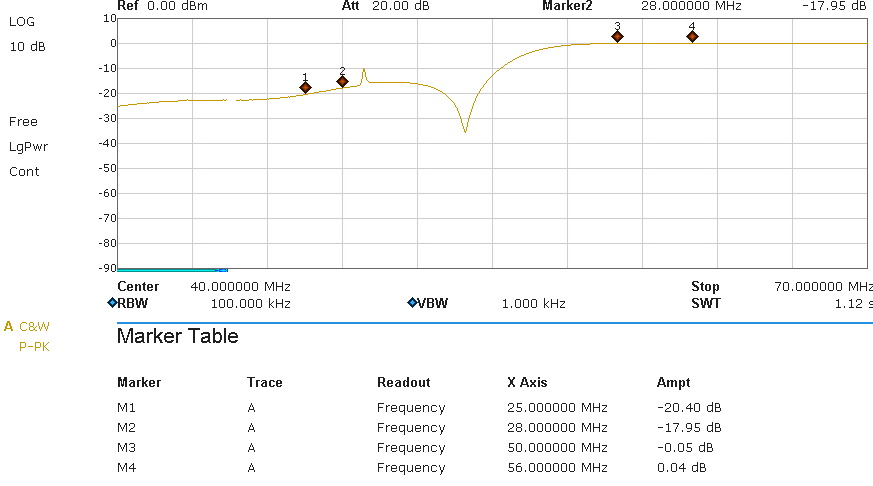

Hier die Reflexionsdämpfung. Auch hier kann man die Resonanz des 17 / 15m-Filters sehen und ignorieren da sie auf > 30 MHz gelegt wurde.



Ergebnisse:

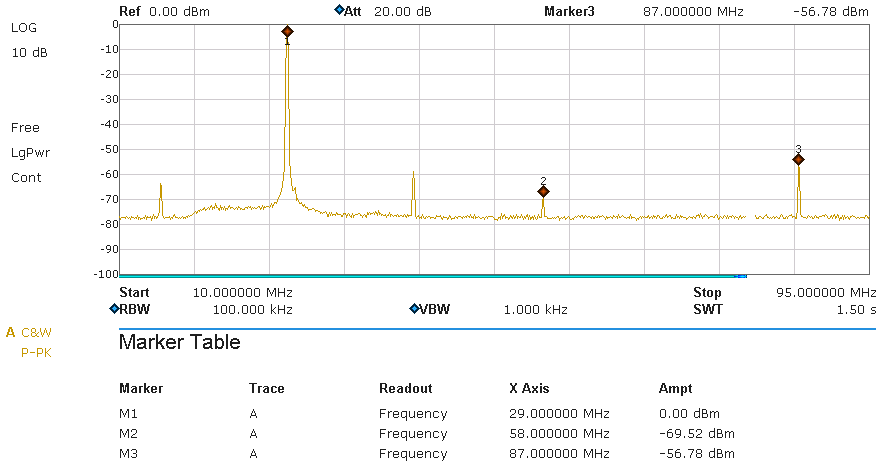

Dieses Bild zeigt das Spektrum an einer 50 Ohm Dummy-Load. Der Filter wurde an einem Helitron.de LDMOS-Verstärker mit 1 kW Ausgangsleistung betrieben. Ein HP-Abschwächer wurde verwendet, um den Ausgang auf ungefähr 0 dB einzustellen (der Wert an Marker M1 ist NICHT die Durchlassdämpfung, es ist nur der 0-Bezug für dieses Diagramm). Die Messwerte für die Oberwellen sind die Filterdämpfung. Das gesetzliche Limit beträgt -40dB (BNetzA 33/2007) und in USA -43dB (FCC 97.307). Diese Anforderung ist erfüllt.
