DSP-7
3-fach Leistungs- und SWR Messgerät
mit Antennenschalter,
  großem 7" Touch-Farbdisplay
und WiFi Webinterface

Überblick

Ab Januar 2018 erhältlich bei www.helitron.de/shop

DSP-7 ist das Herz (Controller) eines Leistungs- und Stehwellenmessgerätes. Es wird mit einer, zwei oder drei Messbrücken kombiniert um Leistungen und SWR in einem riesigen Leistungsbreich und Frequenzbereich zu messen.

Weiters wird die Steuerung von Antennenumschaltern unterstützt sowie von automatischen Transceiver-Umschaltern.
Durch den Anschluss von bis zu 6 Transceivern und bis zu 5 Antennen kann man die Antennenauswahl automatisieren und den Koax-Kabelsalat und Antennenumschalter im Shack größtenteils vermeiden.

Als zusätzlicher Leckerbissen hat DSP-7 Messfunktionen für Spannung, Strom und Temperatur.
Zusammen mit der Leistungs- und SWR Messung überwacht DSP-7 den sicheren Stationsbetrieb und kann im Notfall (defekte Antenne, Kurzschluss usw) das Stationsnetzteil ausschalten.

Beispiele von den insgesamt 14 Bildschirm-Menüs:

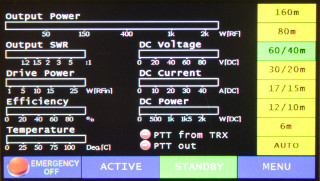

Überblick
Dieser Bildschirm zeigt alle Messwerte eines Kopplers sowie die anderen Daten im Überblick. Mit den Schaltflächen KOPL-1 bis KOPL-3 wählt man den zu betrachtenden Koppler aus.

Die Antennen können je nach Band vollautomatisch geschaltet werden, durch manuelle Umschaltung oder via seriellem CAT Interface direkt vom Transceiver.

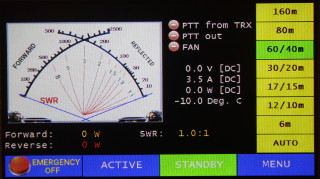

Photorealistisches Leistungs-/SWR Meter
hier sieht man die Simulation eines echten Kreuzzeigerinstruments. Die Zeiger werden je nach Messwert in die Grafik gezeichnet.
Weitere Messwerte sind als Text ebenfalls ablesbar.

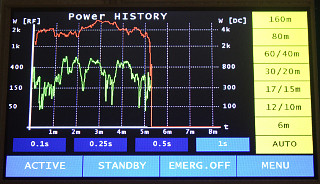

Leistungsdiagramm
dieses Diagramm kann mit 4 wählbaren Geschwindigkeiten arbeiten. Es zeigt die Ausgangsleistung und das SWR als Diagramm im Zeitabschnitt von bis zu 8 Minuten an.


bevor wir uns die Funktionen im Detail ansehen, hier das wichtigste auf einen Blick:

unterstützt 3 Messbrücken gleichzeitig. z.B.: Kurzwelle, 2m und 70cm gleichzeitig, ein Messgerät für alle Bänder.
Präsentation der Messungen in fünf übersichtlichen Bildschirmmenüs unterschiedlicher Aufteilung in einem 7" großen TFT-Touch-Farbdisplay
Vollautomatischer Antennenumschalter. Insgesamt bis zu 5 Antennen anschließbar.
Messung der Stationsstromversorgung und Temperatur.
viele Sicherheitsfunktionen
Abfrage via WiFi von jedem Smartphone oder PC. Fernüberwachung und ferngesteuertes Ein-/Ausschalten der Station.

Wer mehrere Antennen und Transceiver anschließen möchte, für den gibt es passende Platinen um den Verdrahtungsaufwand minimal zu halten, und zwar sowohl für den Antennenanschluss als auch für den Anschluss mehrerer Transceiver.

Wähle im Menü links weitere Infos zu kompatiblen Messkopplern, Transceiver- und Antennenanschluss sowie allen anderen Details.
