WSPR
Empfänger
mit komfortabler Benutzeroberfläche
Diese Installation bietet eine sehr komfortable grafische Benutzeroberfläche die anderen WSPR Lösungen nicht nachsteht oder diese sogar übertrifft. Vor allem die Dekodierungsqualität ist dank des K9AN Dekoders hervorragend.
Betriebssystem installieren und vorbereiten:
dieser Vorgang ist HIER beschrieben.
K9AN Software installieren und vorbereiten:
dieser Vorgang ist hier beschrieben.
Kapitel: der K9AN Decoder sowie Testen des Dekoders. Danach gehts hier wieder weiter (der dort beschriebene automatische WSPR RX wird nicht gemacht !)
Systemvoraussetzungen (System requirements):
all das wurde bereits vorher installiert, hier nur zur Zusammenfassung:
* libsndfile
* libfftw3
* mono Version 3.10
* K9AN WSPR decoder
Installation der grafischen Benutzeroberfläche:
FFT Analyse:
zunächst benötigen wir das Programm für die FFT Analyse. Dieses heißt fft.c und kann hier geladen werden. Außerdem die Datei um es zu compilieren, die gibt es hier.
Beide Dateien kopiert man nach /home/bananapi/wsprcan-master, dieses Verzeichnis existiert bereits wenn man obige Schritte ausgeführt hat. Sobald die Dateien da sind, schreibt man in der Konsole:
./makefft
Das WSPR Programm:
man lädt das Programm wsprlinux.exe hier herunter und kopiert es nach /home/bananapi/wsprcan-master.
Oder gehe gleich weiter zur neuesten stark erweiterten Programmversion, das umfangreichste was es für Linux derzeit gibt.
Start des Programms aus der Konsole (welche in der grafischen Oberflächen mit Alt-Str-T aufgerufen wird) mit:
mono wsprlinux.exe
Beim ersten Start muss man sein Rufzeichen und den QTH-Locator eingeben,
danach öffnet sich das Programm.
! Als erstes bitte das richtige Band auswählen um Fehlspots zu vermeiden !

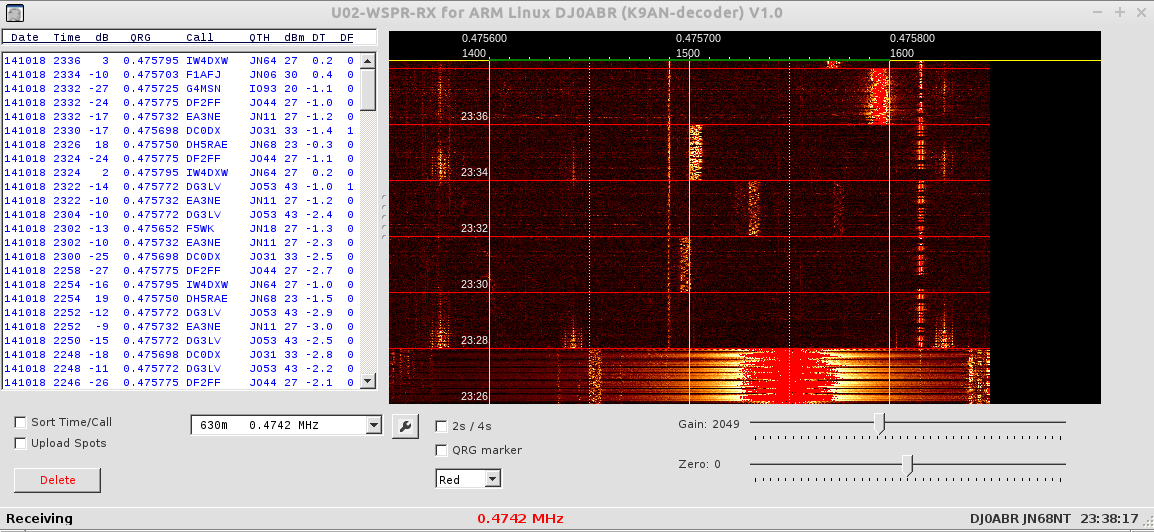

wsprlinux wartet jetzt bis ein WSPR Zyklus beginnt (zum Beginn einer geradzahligen Minute) und startet dann automatisch die Aufzeichnung und zeigt das Wasserfalldiagramm.
Bedienelemente:
Sort Time/Call ... Ändert die Darstellung der Liste
Upload Spots ... wenn aktiviert, so werden die empfangenen Spots nach wsprnet.org hochgeladen (Bitte auf richtige Bandeinstellung achten !!!)
Delete ... löscht die Liste
2s/4s ... nicht aktiviert=alle 2 Sekunden wird eine Zeile im Wasserfall dargestellt, aktiviert=alle 4 Sekunden eine Zeile, dadurch ein kleineres Bild
QRG marker ... wenn aktiviert kann man in den Wasserfall oder die Liste klicken und bekommt das zugehörige Call bzw die Spur angezeigt.
red, green... Farbe des Wasserfalldiagramms
Gain ... Empfindlichkeit des Wasserfalldiagramms (links = höhere Empfindlichkeit)
Zero ... Grundrauschen des Wasserfalldiagramms (links = weniger)
Schraubenschlüssel-Knopf ... ruft das Menü zu Call Eingabe auf, dort lässt sich auch die Breite des Wasserfalldiagramms in 2 Stufen auswählen
