Spannungsversorgung und PTT: SDR Empfänger U02-SDR Version2



Keine Baugruppe ist komplett wenn sie nicht auch die Stromversorgung und die RX/TX Umschaltung beinhaltet. Warum dieser wichtige Punkt bei den meisten Veröffentlichungen in Fachzeitschriften fehlt ist fraglich.

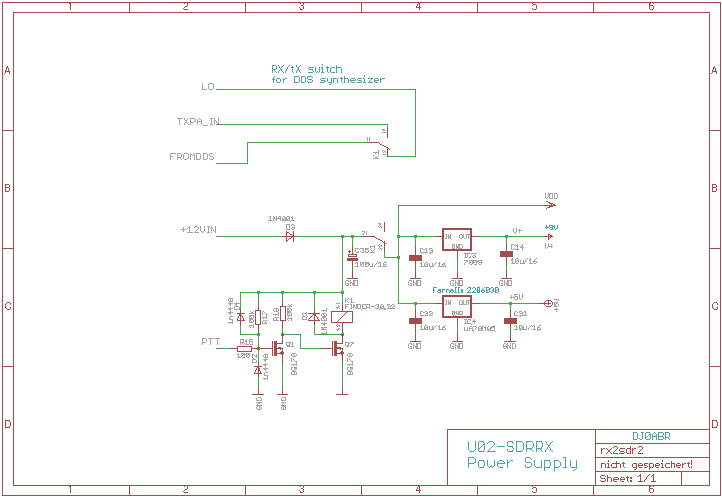

Wir benötigen 3 Spannungen:

ca. +12V ... das ist die Versorgungsspannung der Platine, sie wird auch für den Lautsprecherverstärker verwendet.

+5V ... für die digitalen IQ Schaltkreise und den ZF Verstärker

+9V ... für die AD831 Mischer.

Die 5V wird mit einem kleinen 78M05 erzeugt der nur auf der Platine gekühlt wird.

Die 9V werden mit einem 7809 erzeugt der einen eigenen Kühlkörper hat.

Selbstverständlich kommen in einem empfindlichen KW Empfänger keine Schaltregler zu Einsatz.

Man sollte die ganze Platine in ein Weißblechgehäuse einbauen und Platine mit dem Gehäuse verlöten. Das führt zu besserer Wärmeabfuhr welche für die AD831 erforderlich ist. Auch bei dieser Technik gilt die alte Regel dass ein guter IP3 nur mit einer etwas höheren Leistung in den Mischern erreichbar ist, daher werden die AD831 recht warm.

Legt man den PPT Eingang auf Masse, so schaltet das Relais um. Der Empfänger wird stromlos und die Frequenz des externen Synthesizers (für den LO) wird über das Relais an einen Ausgang geschaltet wo es für einen Sender benutzt werden kann.
