Lautsprecherverstärker: SDR Empfänger U02-SDR Version2 mit dem AD831

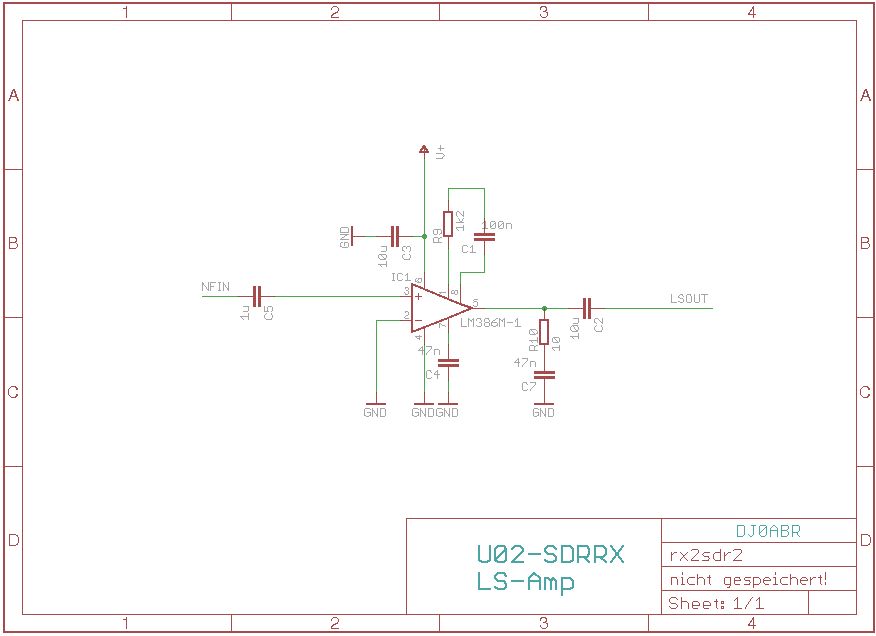

Es handelt sich um eine Standardschaltung mit dem bekannten LM386 die keiner besonderen Erläuterung bedarf.

Welche Signale sollte man sich bei einem SDR Empfänger anhören können ? Alle !

Und zwar das I (oder Q) Signal. Dieses klingt zwar seltsam und ist nicht für den Funkbetrieb gedacht, jedoch kann man sich akustisch einen guten Eindruck von der Aussteuerung des Empfängers verschaffen und evt auch Störquellen entdecken (Gewitter usw).

Und natürlich sollte man auch den Ausgang der Soundkarte anhören können der üblicherweise das fertig demodulierte Signal ausgibt.
