Universell verwendbarer Empfänger für SSB, CW, WSPR, Digitale Betriebsarten (PSK31) usw...

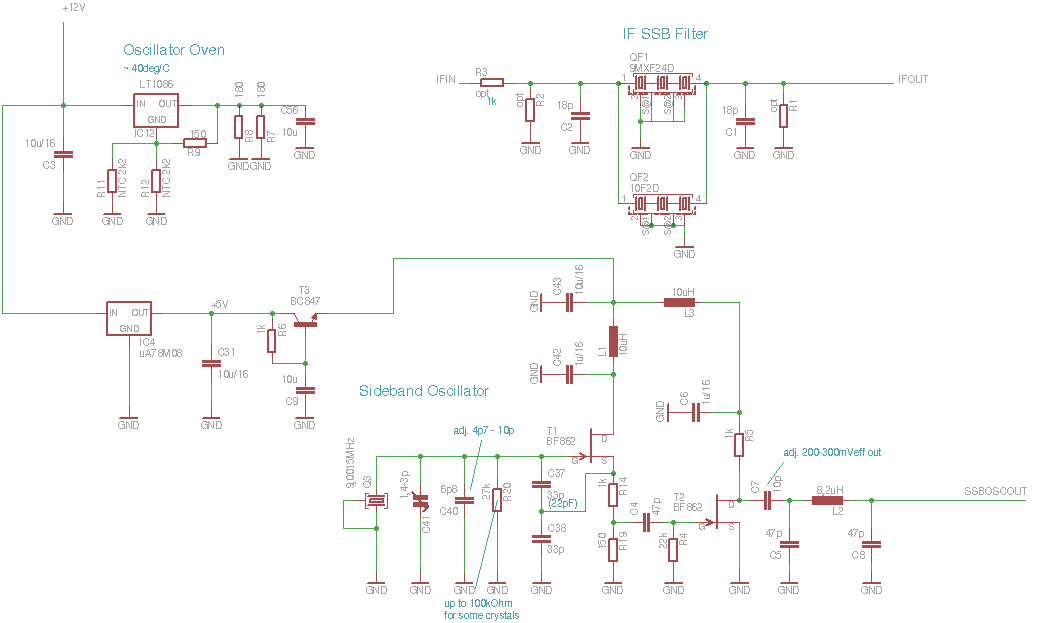

Diese Baugruppe wird benötigt wenn man einen Superhet mit 9 oder 10,7 MHz ZF aufbauen will. Sie enthält das Quarzfilter sowie den Seitenbandoszillator.
Es sind zwei Baugrößen von Quarzfiltern vorgesehen, meist wir das Filter von box73.de zum Einsatz kommen da es am besten erhältlich ist. Ob man mit 9 MHz oder 10,7 MHz arbeitet ist vollkommen egal.
Zur Erzeugung des NF SIgnals braucht der zweite Mischer einen Seitenbandoszillator. Dessen Stabilität geht voll auf die Genauigkeit der Empfangsfrequenz ein, daher haben wir einen Quarzofen vorgesehen um den Seitenbandquarz auf einer stabilen Temperatur von 40 Grad zu halten.
Der Oszillator ist eine übliche Standardschaltung. Es folgt mit T2 eine Pufferstufe um den Oszillator möglichst wenig zu belasten.
Will man USB empfangen, so braucht man einen Quarz der um 1,5kHz über der ZF liegt, also 9,0015 MHz (für LSB braucht man einen mit 8,9985 MHz). Für digitale Betriebsarten kommt immer USB zum EInsatz.
Der LT1086 wird mit zwei Lastwiderständen zu je 180 Ohm belastet. Der Laststrom wird durch die NTCs R11 und R12 so geregelt, dass sich eine konstante Temperatur von ca. 40 Grad C ergibt.
Die Versorgungsspannung des Oszillators wird mit IC4 stabilisiert. T3 entfernt Rauschen des Spannungsreglers IC4 und mit L1, C42, C43 wird nochmals gesiebt.
Trotz aller Maßnahmen ist die Temperaturempfindlichkeit im Bereich von 1 bis 10 Hz hoch. Wer Genauigkeiten von 1 Hz anstrebt (z.B. für die Betriebsart WSPR) sollte die ganze Oszillatoreinheit unbedingt vor Zugluft schützen und in ein kleines, eigenes Gehäuse einbauen.
Die bei box73.de erhältlichen Seitenbandquarze schwingen mit der angegebenen Standardbestückung stabil. Es gibt auch Quarze die zum "hüpfen" neigen, in dem Fall verringert man C37 auf 22pF und erhöht R20 solange bis der Quarz stabil schwingt.
